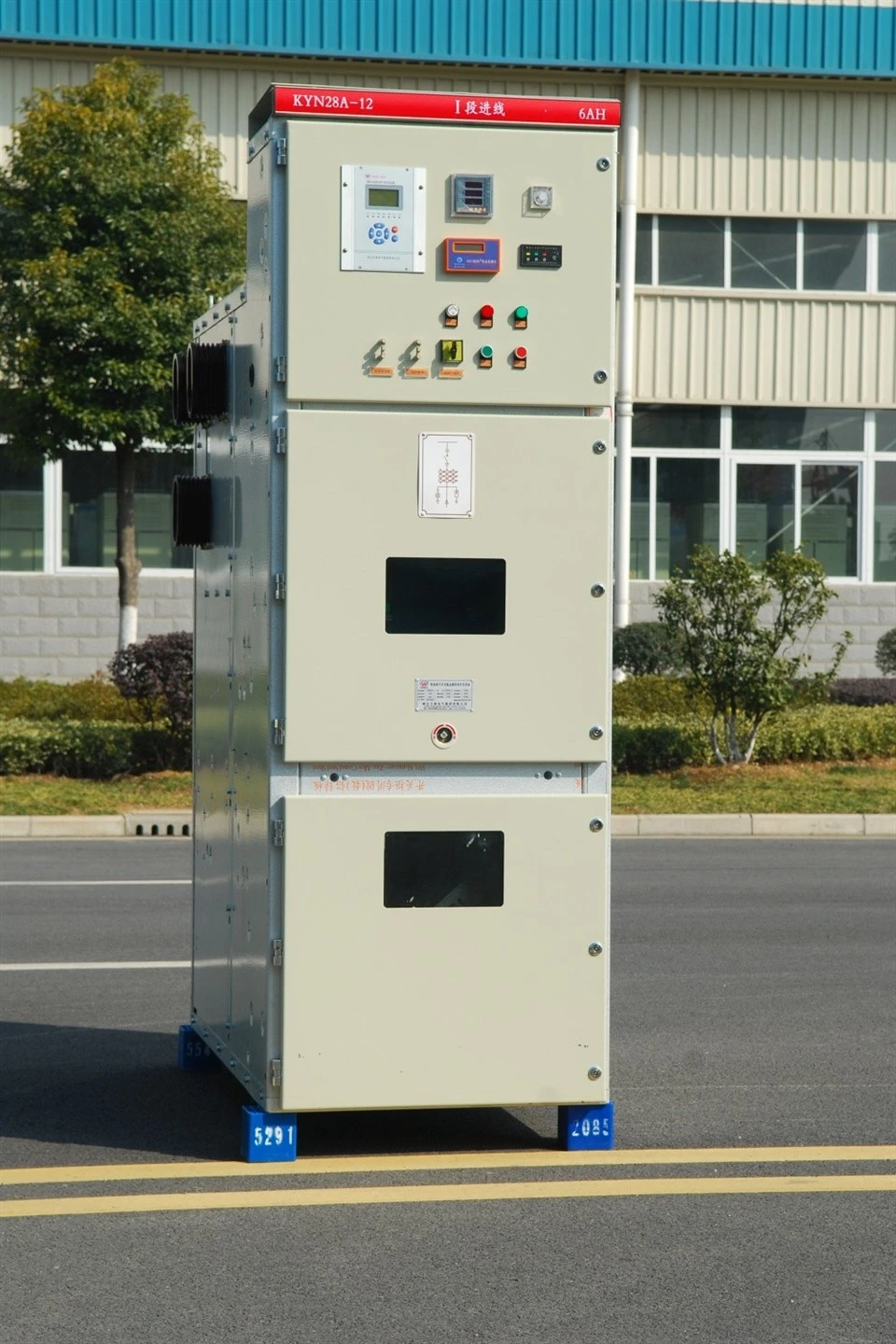

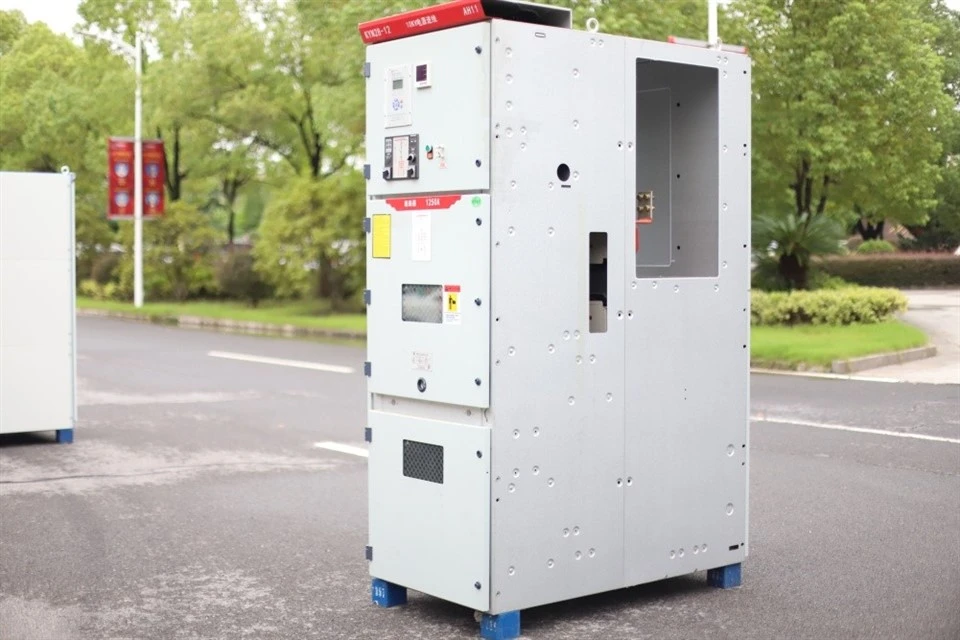

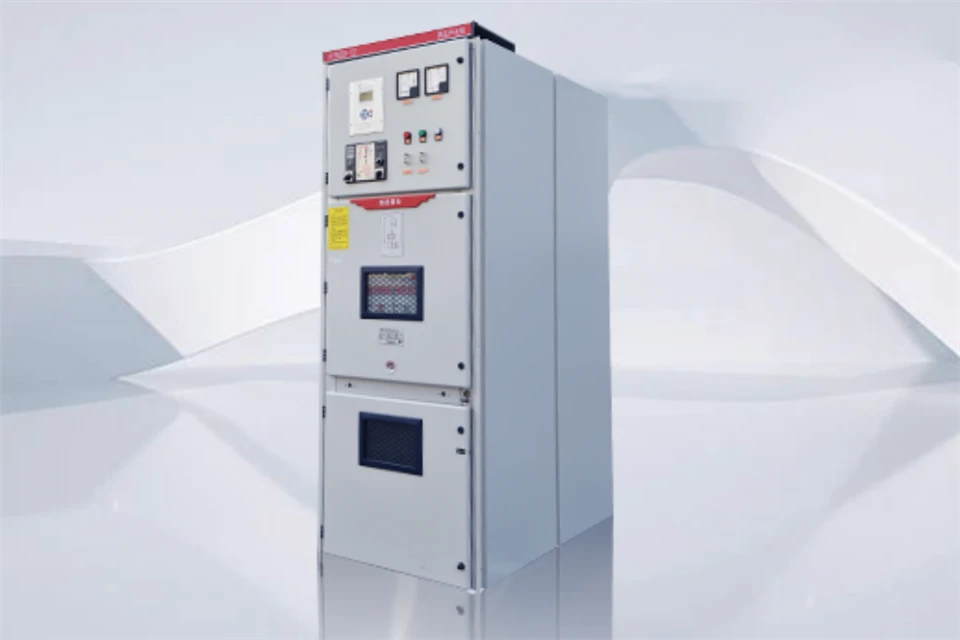

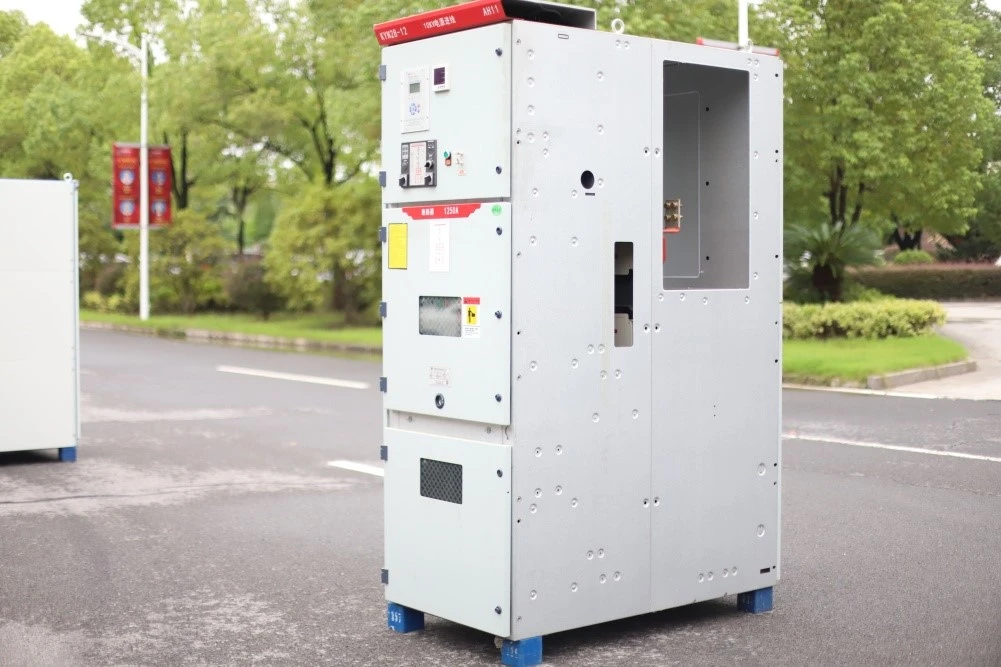

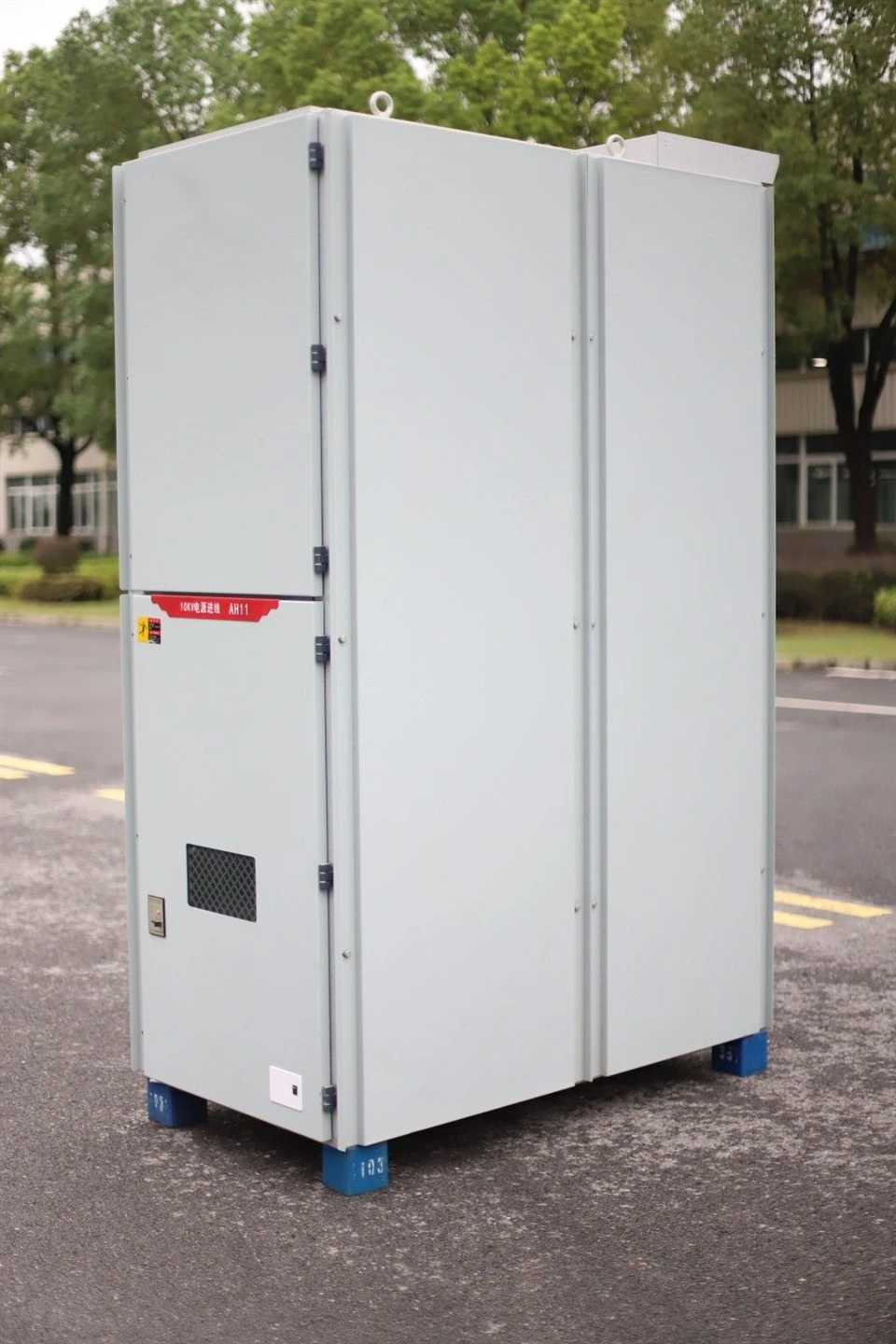

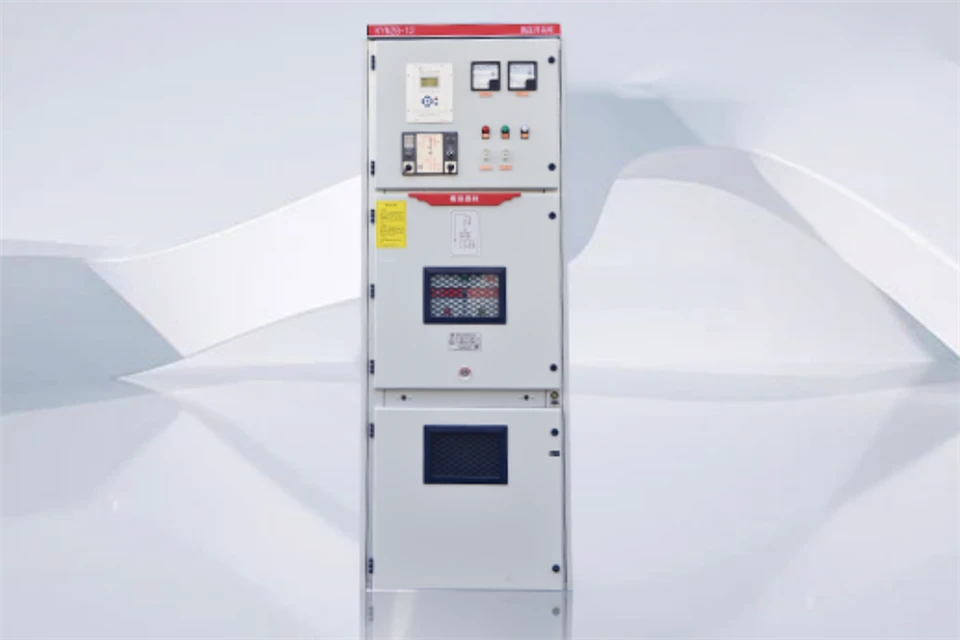

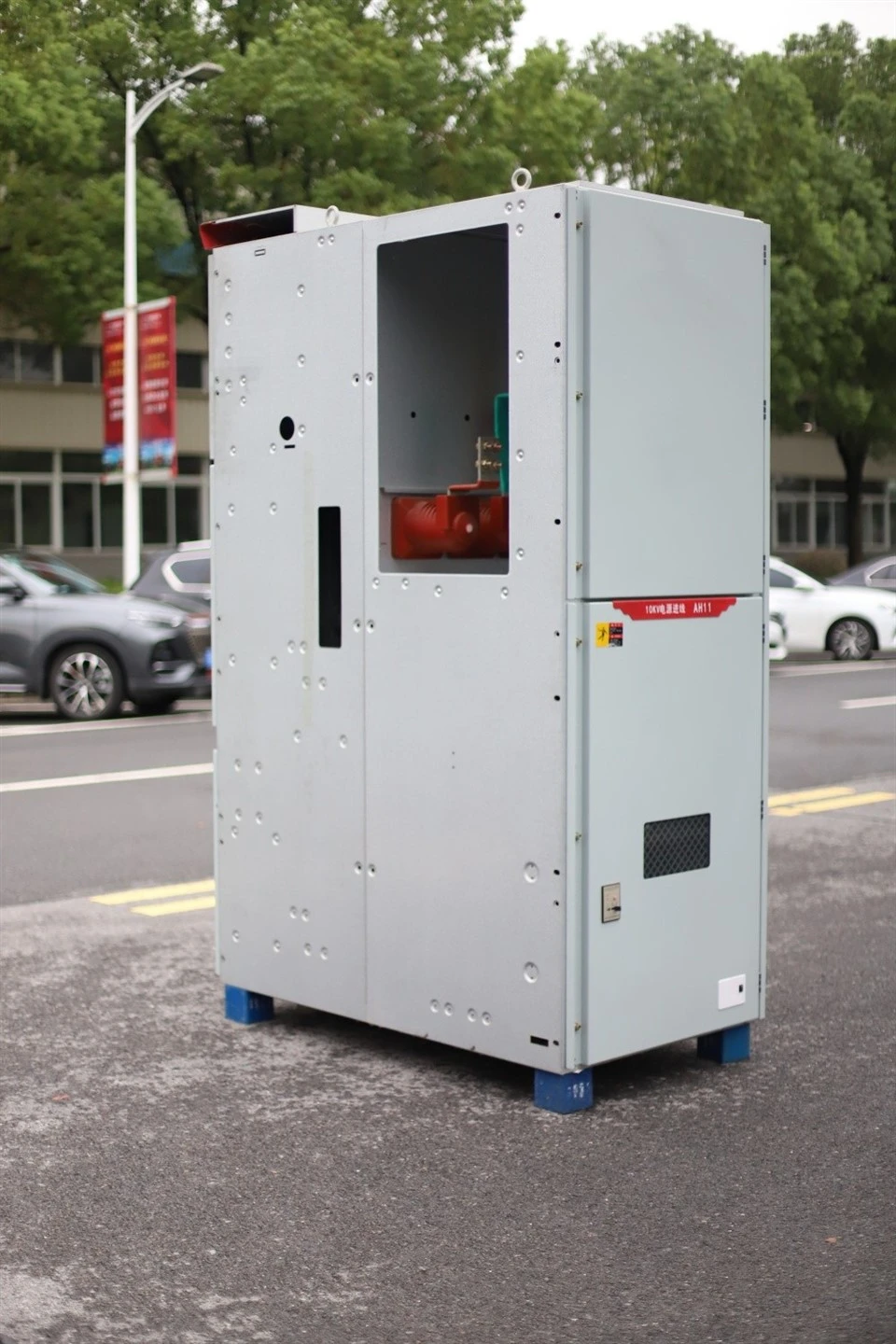

Lv Mv paneelid

Kapi korpus ja vaheplaadid on poltidega alumiinium-tsingisulamist plaadiga pärast CNC-tööpinkide ja mitme painutustehnoloogia protsessi, nii et kokkupandud kapid suudavad tagada konstruktsiooni ja mõõtmete ühtsuse. Alumiiniumist tsingisulamist plaadil on korrosiooni- ja oksüdatsioonikindluse funktsioonid ning sellel on suurem mehaaniline vastupidavus kui tavalisel terasplaadil. Kapp on jagatud sahtliruumiks, siiniruumiks, kaabliruumiks ja relee-instrumentide ruumiks intervallplaatidega, kusjuures iga seade on maandatud eraldi. Kõiki kapi uksi käsitletakse elektrostaatilise püssimise tehnoloogia abil, et pindadel oleks löögivastane-eelis, korrosioonikindlus, ilu jne.

Sahtleid saab vastavalt erinevatele kasutusviisidele liigitada kaitselülitisahtlitesse, pingetrafosahtlitesse, mõõtesahtlitesse, eraldussahtlitesse ja jaamades kasutatavatesse sahtlitesse. Sama kasutusega sahtlid saavad omavahel vahetada. Sahtlitel on kapi sees katse-/eraldus- ja tööasendid, igas asendis on lukustusseade, mis tagab, et sahtlid ei saaks ülaltoodud kahes asendis vabalt liikuda.

Eraldusruumi on paigaldatud spetsiaalne kanal, mis võimaldab sahtlil liikuda. Kui kaitselüliti liigub katseasendi ja tööasendi vahel, avaneb või sulgub eraldusventiil automaatselt, et töötajad ei saaks laetud kehaga ühendust. Sahtleid saab kasutada juhul, kui kapiuks on suletud. Läbi jälgimisakna on näha asukoht, kus sahtel on kapis sees, samuti on näha kõik sahtlil olevad sildid. Kõik need tagavad töö- ja hoolduspersonali ohutuse.

Peamine siiniriba juhitakse ühest kapist teise kappi ja see on kinnitatud väikese siiniharu ja elektrostaatilise kontaktkastiga. See on kinnitatud siinivarda puksiga, kui see läheb läbi naaberkapi külgseina.

Piisav kaabliruum mitte ainult ei saa ühendada palju kaableid, vaid saab paigaldada ka voolutrafo, maanduslüliti ja piksepiiriku jne.

Releeruumi sisemine plaat ja paneel võivad paigaldada juhtimis- ja kaitseelemendid, arvesti, näidiku ja seireindikaatori jne.

Kapil on töökindel blokeerimisseade, mis vastab "viie{0}}ennetuse" nõudele, mis tegelikult garanteerib operatiivpersonali ja seadme ohutuse:

a. Kaitselüliti vea sisse/välja lülitamise vältimiseks on ruumiuksele paigaldatud tähelepanunupp ja vahelduvlüliti KK;

b. Kaitselüliti ei saa pärast tööasendisse sisselülitamist liikuda, et vältida eralduskontakti vea tõmbamist või sulgemist;

c. Maanduslüliti saab sisse lülitada ainult kaitselüliti sahtel, mis väljub kapist ja sahtel ei saa samal ajal kappi siseneda (maanduslüliti võib sobida pinge jälgimisseadmega). Maanduslüliti ei saa sisse lülituda, kui sahtel on kapis, seega täitke enne maanduslüliti avamist maanduslüliti sulgemise ja kaitselüliti sulgemise tõkked;

d. Alumine uks ja tagauks ei saa avaneda pärast kaitselüliti sisenemist kappi, et vältida vea sisestamist toiteintervalliga;

e. Kaitselüliti sahtel saab käsitsi välja lülituda ainult ilma sisselülitamata, kui see on tegelikult katse- või tööasendis ja sellel puudub juhtpinge;

f. Teisene pistik on lukus ja seda ei saa välja tõmmata, kui sahtel on tööasendis.

Kaabliruumis on iseseisvalt seadistatud TMY40*4 maandussiin. See siiniriba võib läbida iga naaberkapi ja saab hea ühenduse kapi korpusega, et tagada operatiivpersonali ja kapi korpuse ohutus.

Rõhuvabastusseadmed on paigaldatud sahtliruumi, bussi baariruumi ja kaabliruumi ülaossa. Kui kaitselüliti või siiniriba tekib sisemine elektrikaar, siis elektrikaare ilmnemisel õhurõhk kapis kasvab ja rõhuvabastusseade avaneb automaatselt rõhu ja õhu vabastamiseks, kui rõhk jõuab teatud väärtuseni, et tagada operatiivpersonali ja kapi korpuse ohutus.
