Kasutustingimus
Keskkonnatemperatuur: -15 kraadi kuni +50 kraadi
Suhteline õhuniiskus: päeva keskmine Vähem kui 95% või võrdne sellega, kuu keskmine Vähem kui 90% või sellega võrdne
Kõrgus merepinnast: vähem kui 1000 m või sellega võrdne
Maavärina magnituud on väiksem kui 8 või sellega võrdne
Ei esine tulekahju, plahvatusohtu, tõsist reostust ega keemilist erosiooni.
Peamised tehnilised parameetrid
Vaakumjaotusseadmete peamised tehnilised parameetrid
|
Ei. |
Nimi |
Üksus |
Andmed |
|
|
1 |
Nimipinge |
KV |
3,6,10 |
|
|
2 |
Nimetatud vool |
A |
630,1000,1250,1600, 2000,2500,3150,5000 |
|
|
3 |
Nimisagedus |
Hz |
50 |
|
|
4 |
Lühiajaliselt{0}}tolerantne nimipinge |
kA |
20, 25, 31.5, 40 |
|
|
5 |
Tipptolerantne nimipinge |
kA |
50, 63, 80, 100 |
|
|
6 |
Nimivõimsuse sagedust taluv pinge |
Inter-polaarne /polaarne maapinnaga |
kV |
42/1 min |
|
Inter-murd |
kV |
48/1 min |
||
|
7 |
Nimetatud valguslöögikindel pinge |
Inter-polaarne /polaarne maapinnaga |
kV |
75 |
|
Inter-murd |
kV |
85 |
||
|
8 |
Lühise eeldatav kestvusaeg- |
s |
4 |
|
|
9 |
Kaitseaste |
Shell IP4X, intervallruum IP2X |
||
Vaakumkaitselülitite peamised parameetrid
|
Ei. |
Nimi |
Üksus |
Andmed |
|
|
1 |
Nimipinge |
kV |
3, 6, 10 |
|
|
2 |
Nimisagedus |
Hz |
50 |
|
|
3 |
Nimivool |
A |
630, 1250,1600,2000,2500,3150 |
|
|
4 |
Avatud vooluahela nimivool lühise korral |
kA |
20,25,31.5,40 |
|
|
5 |
4 s kuum stabiilne vool |
kA |
20,25,31.5,40 |
|
|
6 |
Dünaamiline stabiilne nimivool (tippväärtus) |
kA |
50,63, 80,100 |
|
|
7 |
Nimivõimsuse sagedust taluv pinge |
Inter-polaarne /polaarne maapinnaga |
kV |
42/1 min |
|
Inter-murd |
kV |
48/1 min |
||
|
8 |
Nimetatud valguslöögikindel pinge |
Inter-polaarne /polaarne maapinnaga |
kV |
75 |
|
Inter-murd |
kV |
85 |
||
|
9 |
Lühise eeldatav kestvusaeg- |
s |
4 |
|
Konstruktsiooni juhendamine

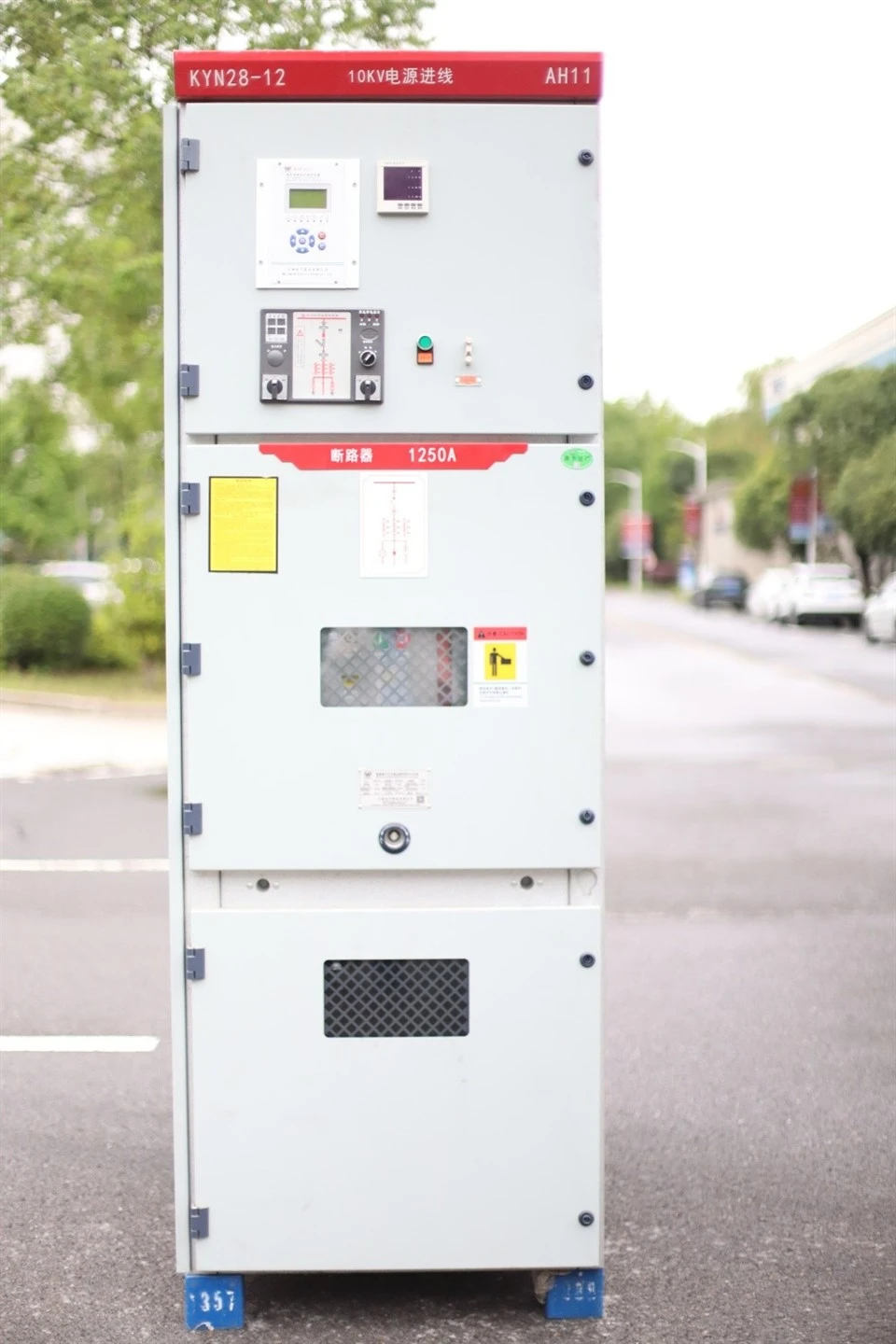

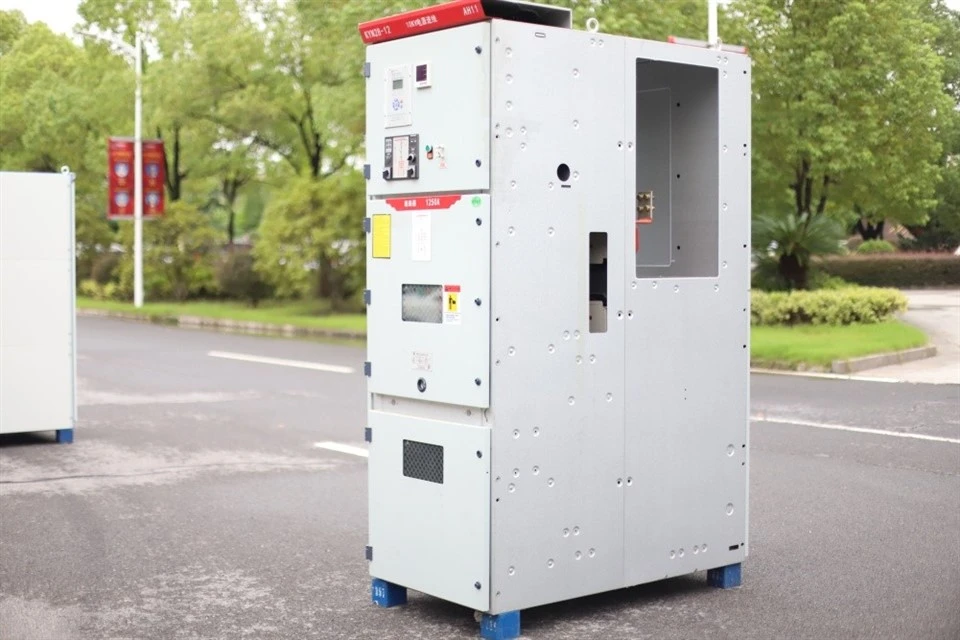

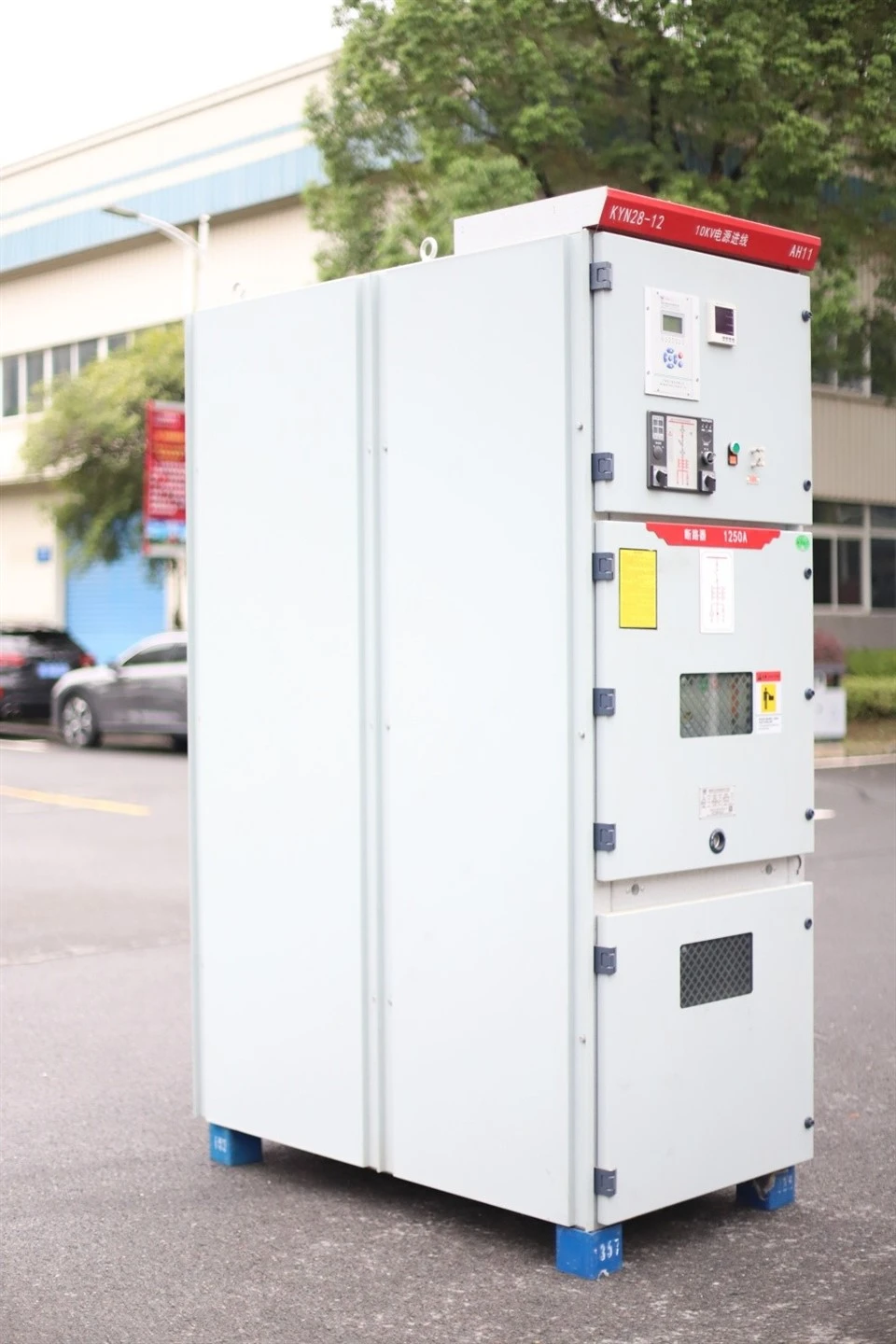

MVSG elektriline koosneb fikseeritud kapi korpusest ja väljatõmmatavast osast (sahtlitest). Kapi kest ja vaheplaadid on kõik poltidega alumiinium-tsingisulamist plaatidega. Kapi kesta kaitseaste võib ulatuda kuni IP4X ja IP2X iga intervalliruumi puhul.
Jaotusseadme paigaldust ja kasutuselevõttu saab teha ees. Kapp võib seista seina ääres, et säästa põrandapinda ja vähendada investeeringut.
Kapi korpus ja vaheplaadid on poltidega alumiinium-tsingisulamist plaadiga pärast CNC-tööpinkide ja mitme painutustehnoloogia protsessi, nii et kokkupandud kapid suudavad tagada konstruktsiooni ja mõõtmete ühtsuse. Alumiiniumist tsingisulamist plaadil on korrosiooni- ja oksüdatsioonikindluse funktsioonid ning sellel on suurem mehaaniline vastupidavus kui tavalisel terasplaadil. Kapp on jagatud sahtliruumiks, siiniruumiks, kaabliruumiks ja relee-instrumentide ruumiks intervallplaatidega, kusjuures iga seade on maandatud eraldi. Kõiki kapi uksi käsitletakse elektrostaatilise püssimise tehnoloogia abil, et pindadel oleks löögivastane-eelis, korrosioonikindlus, ilu jne.
Sahtleid saab vastavalt erinevatele kasutusviisidele liigitada kaitselülitisahtlitesse, pingetrafosahtlitesse, mõõtesahtlitesse, eraldussahtlitesse ja jaamades kasutatavatesse sahtlitesse. Sama kasutusega sahtlid saavad omavahel vahetada. Sahtlitel on kapi sees katse-/eraldus- ja tööasendid, igas asendis on lukustusseade, mis tagab, et sahtlid ei saaks ülaltoodud kahes asendis vabalt liikuda.
Eraldusruumi on paigaldatud spetsiaalne kanal, mis võimaldab sahtlil liikuda. Kui kaitselüliti liigub katseasendi ja tööasendi vahel, avaneb või sulgub eraldusventiil automaatselt, et töötajad ei saaks laetud kehaga ühendust. Sahtleid saab kasutada juhul, kui kapiuks on suletud. Läbi jälgimisakna on näha asukoht, kus sahtel on kapis sees, samuti on näha kõik sahtlil olevad sildid. Kõik need tagavad töö- ja hoolduspersonali ohutuse.
Lisatud
▲ struktuuriskeem ja üldmõõde:
| Bussi baariruum | B Kaitselüliti käsikäruga ruum | C Kaabliruum | D Relee instrumentaalruum |
| 1.1 Rõhuvabastusseade | 1.2 Juhtige väike pesa | 1. Kest | 2. Filiaali siini riba |
| 3. Busivarda puks | 4. Peamine siiniriba | 5. Staatiline kontaktseade | 6. Staatiline kontaktkast |
| 7. Voolutrafo | 8. Maanduslüliti | 9. Kaabel | 10. Piksepüüdur |
| 11. Peamise siini riba maandus | 12. Isolatsiooniplaadi kokkupanek | 13. Isolatsiooniplaat | 14. Sekundaarne pistik |
| 15. Kaitselüliti käsikäru | 16. Kütteseade | 17. Väljatõmmatav horisontaalne eraldusplaat | 18. Maanduslüliti töömehhanism |
| 19. Alumine laud |
