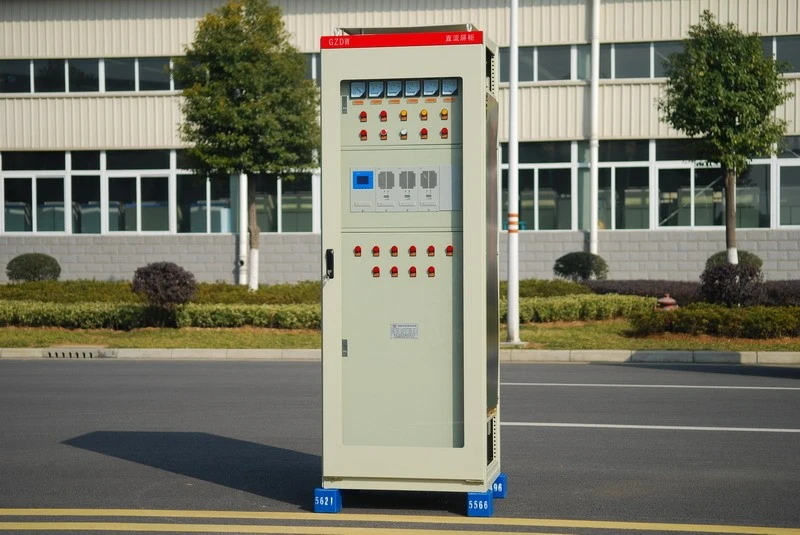

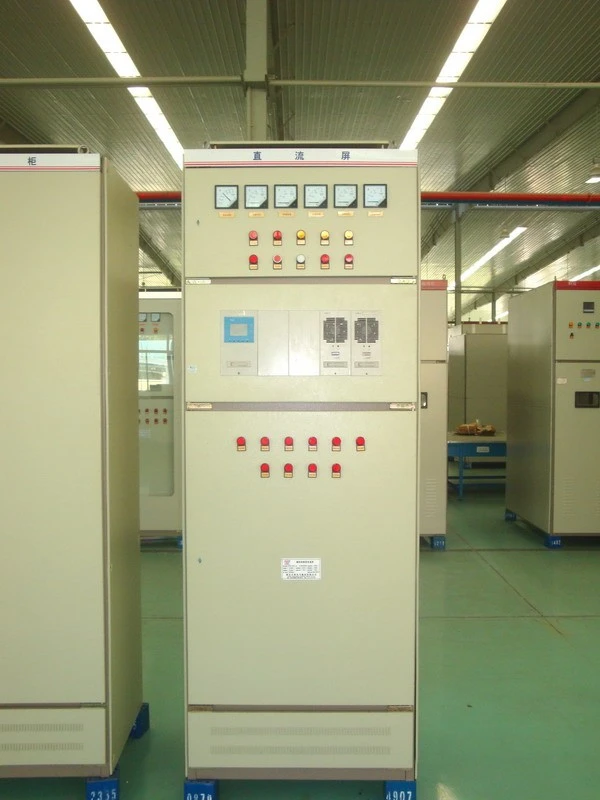

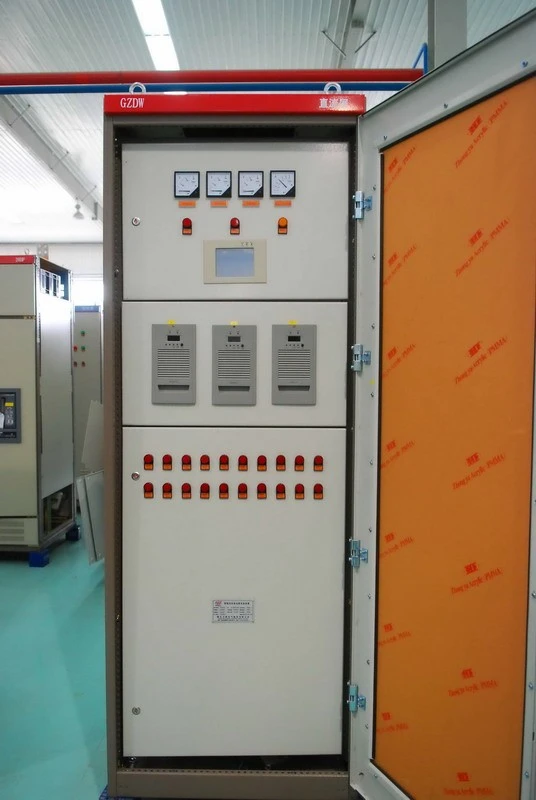

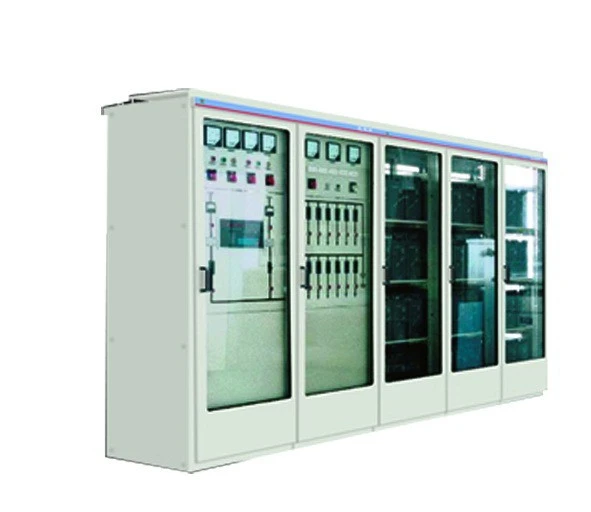

GZDW seeriaDC laadija kapp
Sissejuhatus
GZDW-seeria alalisvoolu laadimiskapp on kasutatav 10kv kuni 500kv alajaamas, elektrijaamas, kõrgetes hoonetes, elamurajooni jaotusruumis ja väikeses -oma elektrijaamas kõrgepinge lüliti, releekaitsena, automaatsete seadmete käitamise, juhtimistoite ja õnnetuse elektrivõrgu valgustusena. See kehtib ka muudel juhtudel, kui on vaja alalisvoolu toiteallikaid.
Eelis
Alalisvoolulaadija kapil on palju puudusi ja need ei vasta kiiresti areneva energeetika nõuetele. Kõrgsagedusliku-lülitiga toite eelisteks on väike maht, kerge kaal, kõrge efektiivsus, üsna madal väljundlaine, kiire modaalne reaktsioon, kõrge juhtimistäpsus ja mooduli lisaväljund ning trend on, et kõrgsageduslik{2}}lülititoide asendab faasitoite järk-järgult. Eriti tänu jõuelektroonika tehnika kiirele arengule ning toite ja seadmete töö parandamisele on kõrgsagedusliku lüliti toite töökindlus ja rakendusala palju parem kui faasitoite ja küllastustoite omad.
Rakendatud tingimused
Keskkonnatemperatuur: -10 kraadi kuni +45 kraadi
Kõrgus merepinnast: 2400 m või vähem
Suhteline õhuniiskus: päeva keskmine Kuu keskmine või alla 95% vähem kui 90% või sellega võrdne
Maavärina magnituud on väiksem kui 8 või sellega võrdne
Pole tulekahju, plahvatusohtu, tõsist reostust, keemilist erosiooni ega tugevat maavärinat.
Tehnilised parameetrid
- Vahelduvvoolu sisendtoiteallikad on kaheahelalised kolme{0}}faasi nelja-liini põhitoite ja reservtoiteallikad. Nimisisendpinge: kolm-faasilist vahelduvvoolu neli-liini 380V±10%, sagedus 50Hz±5%.
- Valguskaitse: rohkem kui 2000: 1.
- Nimiväljundi alalispinge: 110V, 220V.
- Nimiväljundvool: 6A, 10A, 12A, 20A, 30A, 40A, 50A, 60A, 70A, 80A, 90A, l00A, 120A, 130A, 150A, 180A, 200A, 400A,.
- Sekundaarse elemendi nimimaht: 10Ah, 20Ah, 38Ah, 65Ah, 100Ah, 150Ah, 200Ah, 300Ah, 500Ah, 600Ah, 800Ah, 1000Ah, 1500Ah, 300Ah, 200Ah
- Süsteemi mahutavus: 10Ah, 20Ah, 38Ah, 65Ah, 100Ah, 150Ah, 200Ah, 300Ah, 400Ah, 600Ah, 800Ah, 1000Ah, 1500Ah, 20300Ah
- Seadme täielik müra:<55dB.
- Töörežiim: pidev töö.
Esituslaadimismooduli omadused
Kolme tüüpi lahtrite tehnilised parameetrid:
Tmooduli tehniline indeks240D05A
|
Üksus |
Indeks |
Katse seisukord |
||
|
Min |
Esinduslik väärtus |
Max |
||
|
Sisendpinge vahemik (VAC) |
300 |
380 |
456 |
Väljund 240ADC, täiskoormus |
|
Väljundi reguleeritav vahemik (VDC) |
180 |
230 |
300 |
Sisend 380DAC, täiskoormus |
|
Stabiliseeritud pinge täpsus |
0.01% |
0.5% |
Väljund 198-286VDC, 20-100% koormus, sisend 300-456VAC |
|
|
Stabiliseeritud voolu täpsus |
0.08% |
0.5% |
Väljund 198-286VDC, 20-100% koormus, sisend 300-456VAC |
|
|
Dünaamiline efekt |
12 uS |
50 uS |
100 uS |
Nimivõimsus 20-75% koormuse hüpe |
|
Laadija efektiivsus |
88% |
90% |
91% |
Väljund 300V, 5A |
|
Maksimaalne kuuldav müra (dB) |
50 |
60 |
Täiskoormus, keskkonnamüra 40dB |
|
|
Säilitustemperatuur ( kraadi ) |
-40 |
35 |
60 |
|
|
Töökeskkonna temperatuur ( kraadi ) |
-15 |
25 |
45 |
Väljund 240V, 20A |
|
Laia sagedusega hajuv müra (mV) |
18 |
25 |
40 |
Nimisisend ja väljund, takistuskoormus |
|
Maksimaalne hajuv müra (mV) |
100 |
300 |
400 |
Nimisisend ja väljund, takistuskoormus |
|
Paralleelse asümmeetrilise voolu aste |
±0.5% |
±2% |
±5% |
Nimisisend ja väljund, jälgige tasakaaluvoolu |
|
Käivitusviivitus (sekund) |
1 |
2 |
3 |
|
|
Ripple tegur |
0,01% kuni 0,1% |
Sageduslaius 0-20MHz |
||
|
Dielektriline tugevus |
1500VAC 50Hz |
Aeg 1 minut, lekkevool 10mA |
||
|
Radiaatori sisetemperatuuri tõus |
Vähem kui 25 kraadi või sellega võrdne |
Keskkonna temperatuur 45 kraadi |
||
|
Koormusklass |
Pidev töö, kui Ⅰklassi (100%) nimiväljundvool |
Ujuva laengu pingevahemikus |
||
|
Automaatne voolu piiramise karakteristik |
Väljundvool ületab 112% nimivoolust |
Pidev toitekaitse, väljundvool ei suurene ja alalispinge väheneb. |
||
|
Sisend ülepinge kaitse |
Sisendpinge seadistusväärtus (456±5VAC), sulgeb alaldi automaatselt. Välgulöögi mööduv ülepinge võtab elementide jaoks kasutusele HARRISe spetsiaalse välgupüüduri. |
Automaatne tagasi, kui pinge on normaalne. Ülepinge väärtust saab seadistada (seadistada, kui väljund ei ole-koormus) |
||
|
Väljundi ülepinge kaitse |
Peatab automaatselt väljastamise, kui väljundpinge ületab 328±3VDC, et vältida seadme kahjustamist. |
Pöörake automaatselt tagasi pärast seda, kui pinge on ülepinge väärtusest madalam. Ülepinge väärtust saab seadistada. |
||
|
Väljundi lühisekaitse karakteristik |
Mis tahes sisendpinge, väljundpinge ja koormuse korral tekib väljundis tõrke tõttu lühis. |
Pärast tõrkeotsingut naaseb automaatselt normaalsele tööle. |
||
