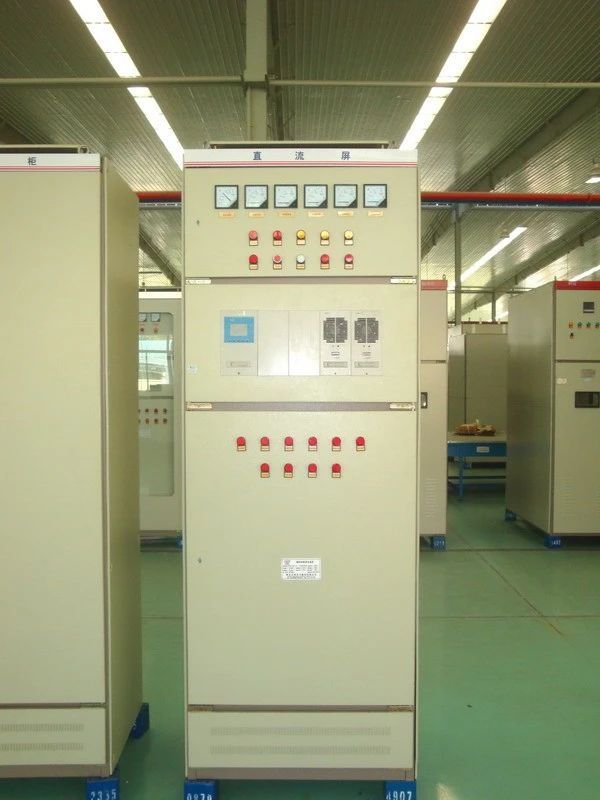

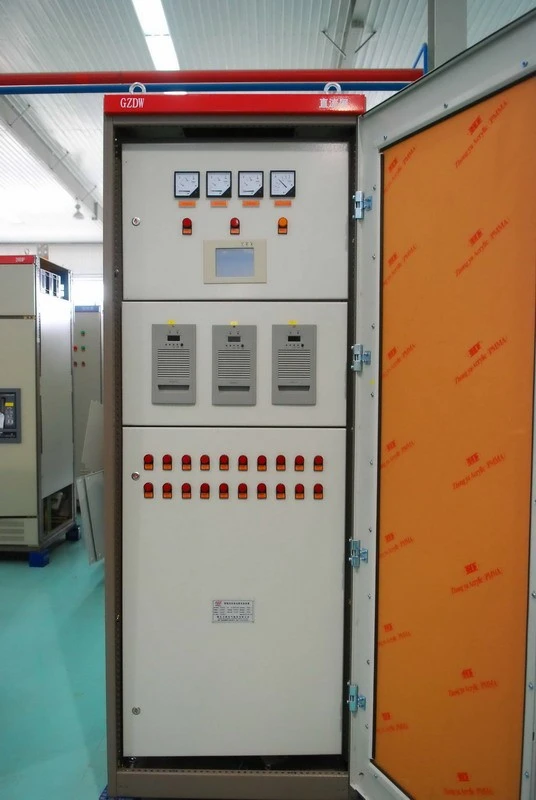

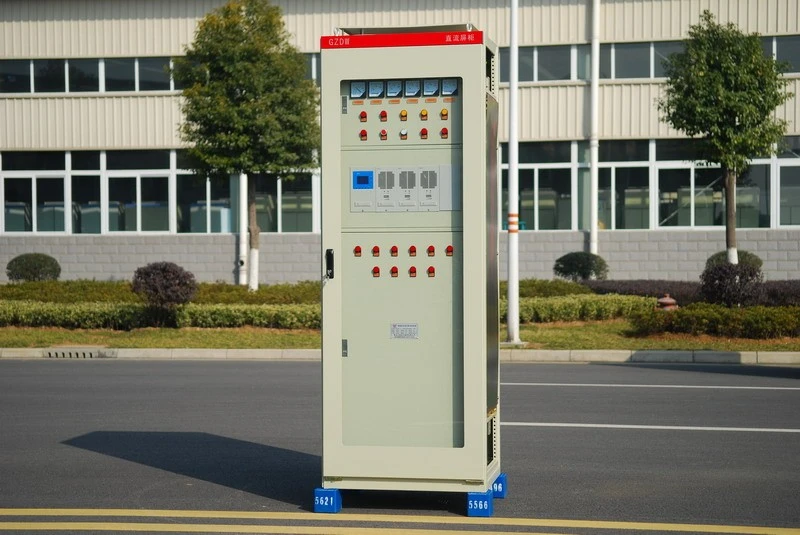

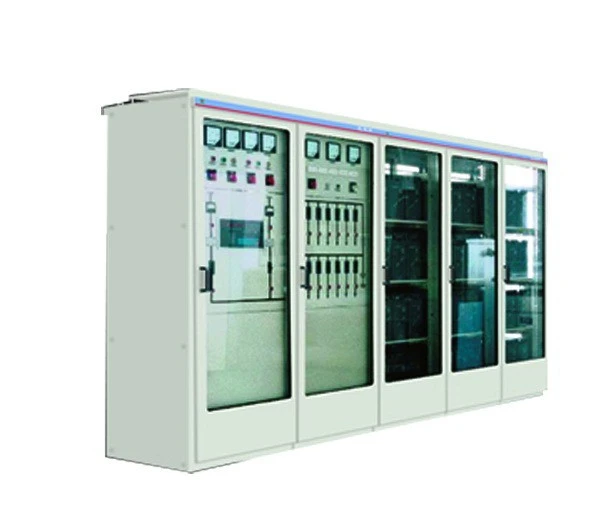

GZDW seeria DCPowerSupplyaku laadimiskapp
Toote tutvustus
We Worldwide Electric Stock Co., Ltd (edaspidi Worldwide Electric) on teaduse ja tehnoloogia aktsia{1}}ettevõte, mis ühendab teadusuuringuid ja arendustegevust, tootmist ja müüki ning tehnilisi teenuseid. Oleme akulaadimiskappide tootja. Hiinas praegu 35kv, 220kv ja 110kv pingeklassiga elektrijaamas, hüdrojaamas ja alajaamas kasutatav akulaadimiskapp (sealhulgas kaitselüliti lülitamisel, varuelemendi laadimisel, teise ahela instrumendid ja muud madalpingeseadmed), enamik neist kasutab faasitoite või küllastustoite tehnoloogiat ja seade on piiratud. Ülaltoodud toiteallikatel on palju puudusi ja need ei vasta kiiresti areneva energeetika nõuetele. Kõrgsagedusliku-lülitiga toite eelisteks on väike maht, kerge kaal, kõrge efektiivsus, üsna madal väljundlaine, kiire modaalne reaktsioon, kõrge juhtimise täpsus ja mooduli lisaväljund ning on trend, et kõrgsageduslik{10}}lülititoide asendab faasitoite järk-järgult. Eriti tänu jõuelektroonika tehnika kiirele arengule ning toite- ja seadme töökvaliteedi paranemisele on kõrgsagedusliku lülitiga toite{12}}töökindlus ja rakendusala palju parem kui faasitoite ja küllastustoite omad.
Rakendus
See toode vastab GB/T8456-1996 "madalpinge alalisvoolujaotusseadmete" spetsifikatsioonile.
Selle toote laadimisüksuseks võib olla kõrgsagedus-laadimismoodul ja faasijuhtimisega laadija.
Selle toote mikrokontroller võib olla PLC-kontrolleri tüüpi ja SCM-tüüpi.
GZDW-seeria alalisvoolu toitepaneel on kasutatav 10kv kuni 500kv alajaamas, elektrijaamas, kõrgetes hoonetes, elamurajooni jaotusruumis ja väikeses -omaelektrijaamas kõrgepinge lüliti, releekaitsena, automaatsete seadmete käitamise, juhtimistoite ja õnnetuse elektrivõrgu valgustusena. See kehtib ka muudel juhtudel, kui on vaja alalisvoolu toiteallikaid.
Rakendatud tingimused
Keskkonnatemperatuur: -10 kraadi kuni +45 kraadi
Kõrgus merepinnast: 2400 m või vähem
Suhteline õhuniiskus: päeva keskmine Kuu keskmine või alla 95% vähem kui 90% või sellega võrdne
Maavärina magnituud on väiksem kui 8 või sellega võrdne
Pole tulekahju, plahvatusohtu, tõsist reostust, keemilist erosiooni ega tugevat maavärinat.

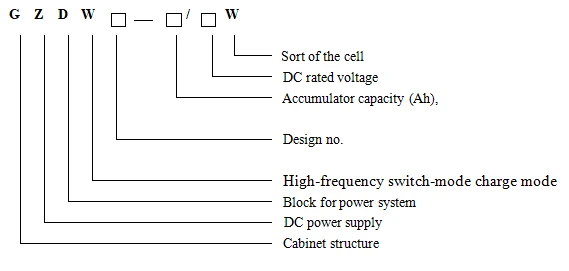

Tüübi tähendus
Märkus.
rakkude tüübid:
C: ülikõrge-sagedusega Cd-Ni rakk;
G: suure-suurendusega Cd-Ni-element;
Z: keskmine - suurendus Cd-Ni lahter;
F: anti-happe-pliihapperakk;
M: hooldusest vabastatud pliihappeelement.
Tehnilised parameetrid
- Vahelduvvoolu sisendtoiteallikad on kaheahelalised kolme{0}}faasi nelja-liini põhitoite ja reservtoiteallikad. Nimisisendpinge: kolm-faasilist vahelduvvoolu neli-liini 380V±10%, sagedus 50Hz±5%.
- Valguskaitse: rohkem kui 2000: 1.
- Nimiväljundi alalispinge: 110V, 220V.
- Nimiväljundvool: 6A, 10A, 12A, 20A, 30A, 40A, 50A, 60A, 70A, 80A, 90A, l00A, 120A, 130A, 150A, 180A, 200A, 400A,.
- Sekundaarse elemendi nimimaht: 10Ah, 20Ah, 38Ah, 65Ah, 100Ah, 150Ah, 200Ah, 300Ah, 500Ah, 600Ah, 800Ah, 1000Ah, 1500Ah, 300Ah, 200Ah
- Süsteemi mahutavus: 10Ah, 20Ah, 38Ah, 65Ah, 100Ah, 150Ah, 200Ah, 300Ah, 400Ah, 600Ah, 800Ah, 1000Ah, 1500Ah, 20300Ah
- Seadme täielik müra:<55dB.
- Töörežiim: pidev töö.
Kolme tüüpi lahtrite tehnilised parameetrid:
|
Lahtri sorteerimine tehniline{0}}parameeter Kauba nimi |
Fikseeritud happevastane-pliihappeelement GF |
Cd-Ni sekundaarne rakk |
Suletud pliiaku MF/GM |
||
|
Ülikõrge GNC |
Kõrge GNC |
Keskmine GNC |
|||
|
Nimipinge |
2V |
1.2V |
1.2V |
1.2V |
2V |
|
Tühjenemise suurendus |
Väiksem või võrdne 1C |
Suurem või võrdne 6C |
3C-6C |
1C-3C |
＜3C |
|
Laadimispinge võrdsustamine |
2.4V |
1.55V |
1.55V |
1.55V |
2.35V |
|
Ujuv laengupinge |
2.30V |
1.4V |
1.4V |
1.4V |
2.25V |
|
Tühjenemine ülepinge |
1.75V |
1V |
1V |
1V |
1.85V |
Esituslaadimismooduli omadused
Tmooduli tehniline indeks240D05A
|
Üksus |
Indeks |
Katse seisukord |
||
|
Min |
Esinduslik väärtus |
Max |
||
|
Sisendpinge vahemik (VAC) |
300 |
380 |
456 |
Väljund 240ADC, täiskoormus |
|
Väljundi reguleeritav vahemik (VDC) |
180 |
230 |
300 |
Sisend 380DAC, täiskoormus |
|
Stabiliseeritud pinge täpsus |
0.01% |
0.5% |
Väljund 198-286VDC, 20-100% koormus, sisend 300-456VAC |
|
|
Stabiliseeritud voolu täpsus |
0.08% |
0.5% |
Väljund 198-286VDC, 20-100% koormus, sisend 300-456VAC |
|
|
Dünaamiline efekt |
12 uS |
50 uS |
100 uS |
Nimivõimsus 20-75% koormuse hüpe |
|
Laadija efektiivsus |
88% |
90% |
91% |
Väljund 300V, 5A |
|
Maksimaalne kuuldav müra (dB) |
50 |
60 |
Täiskoormus, keskkonnamüra 40dB |
|
|
Säilitustemperatuur ( kraadi ) |
-40 |
35 |
60 |
|
|
Töökeskkonna temperatuur ( kraadi ) |
-15 |
25 |
45 |
Väljund 240V, 20A |
|
Laia sagedusega hajuv müra (mV) |
18 |
25 |
40 |
Nimisisend ja väljund, takistuskoormus |
|
Maksimaalne hajuv müra (mV) |
100 |
300 |
400 |
Nimisisend ja väljund, takistuskoormus |
|
Paralleelse asümmeetrilise voolu aste |
±0.5% |
±2% |
±5% |
Nimisisend ja väljund, jälgige tasakaaluvoolu |
|
Käivitusviivitus (sekund) |
1 |
2 |
3 |
|
|
Ripple tegur |
0,01% kuni 0,1% |
Sageduslaius 0-20MHz |
||
|
Dielektriline tugevus |
1500VAC 50Hz |
Aeg 1 minut, lekkevool 10mA |
||
|
Radiaatori sisetemperatuuri tõus |
Vähem kui 25 kraadi või sellega võrdne |
Keskkonna temperatuur 45 kraadi |
||
|
Koormusklass |
Pidev töö, kui Ⅰklassi (100%) nimiväljundvool |
Ujuva laengu pingevahemikus |
||
|
Automaatne voolu piiramise karakteristik |
Väljundvool ületab 112% nimivoolust |
Pidev toitekaitse, väljundvool ei suurene ja alalispinge väheneb. |
||
|
Sisend ülepinge kaitse |
Sisendpinge seadistusväärtus (456±5VAC), sulgeb alaldi automaatselt. Välgulöögi mööduv ülepinge võtab elementide jaoks kasutusele HARRISe spetsiaalse välgupüüduri. |
Automaatne tagasi, kui pinge on normaalne. Ülepinge väärtust saab seadistada (seadistada, kui väljund ei ole-koormus) |
||
|
Väljundi ülepinge kaitse |
Peatab automaatselt väljastamise, kui väljundpinge ületab 328±3VDC, et vältida seadme kahjustamist. |
Pöörake automaatselt tagasi pärast seda, kui pinge on ülepinge väärtusest madalam. Ülepinge väärtust saab seadistada. |
||
|
Väljundi lühisekaitse karakteristik |
Mis tahes sisendpinge, väljundpinge ja koormuse korral tekib väljundis rikke tõttu lühis. |
Pärast tõrkeotsingut naaseb automaatselt tavatööle. |
||
Hkõrge sagedusega lüliti toite alalisvoolusüsteem on võrreldav tavalise võimsusega alalisvoolusüsteemiga
|
Omamoodi laadija |
Tavalise võimsusega alalisvoolusüsteem |
HXT laadimisseade kõrgsageduslüliti võimsus |
|
Tehniline parameeter |
||
|
Kauba nimi |
||
|
Stabiliseeritud pinge täpsus |
vähem kui ±2% või sellega võrdne |
Vähem kui ±0,1% või sellega võrdne |
|
Stabiliseeritud voolu täpsus |
vähem kui ±1% või sellega võrdne |
Vähem kui ±0,5% või sellega võrdne |
|
Ripple tegur |
vähem kui ±2% või sellega võrdne |
Vähem kui ±0,1% või sellega võrdne |
|
Pakkumise efekt |
vähem kui 2% või sellega võrdne |
0.05% |
|
Tõhusus |
>75% |
>90% |
|
Müra |
<55dB |
<55dB |
|
Harmooniline |
Ei mingit sekkumist |
Ei mingit sekkumist |
|
Rakkude haldamise funktsioon |
Tavaline |
Täiuslik |
Güldine
Kõrgsageduslik laadimismoodul kasutab kolme-faasi kolme-liini tasakaalusisendit ilma keskmise juhtme vooluta. Vahelduvvoolu sisendklemmi juures võetakse kasutusele täiustatud piigi summuti ja EMI-filtri ahel. Võtta MOFEI kui põhielement, võttes kasutusele PWM PDM kõrgsagedustehnoloogia ja AC／DC → DC／AC → AC／DC teisenduse koos autonoomse voolu võrdsustusega, et täita N+1 üleliigset varundust. Elektriküttepistiku saab kasutusele võtta ja seda pole vaja pärast seadistamist reguleerida.
